Fotogalvaaniline vahelduvvoolu liitumiskarp

Taili on hea valik olla teie fotogalvaanilise AC Confluence Box tootja ja tarnija. See kvaliteetne ja täiustatud toode on voolukollektor, mis asub fotogalvaanilise inverteri väljundotsa ja võrguga ühendatud jaotuskapi (või trafo) vahel. Tugevate funktsioonide ja kõrge efektiivsusega meie tootel on lai kasutusala.

Saada päring

Tootekirjeldus

Fotogalvaanilise AC Confluence Boxi põhiülesanne on koguda paralleelselt mitme inverteri vahelduvvoolu väljund mõnesse põhikaablisse (tavaliselt ühte) ja seejärel edastada see seadme järgmisele tasemele, lihtsustades seeläbi süsteemi struktuuri ning hõlbustades järelevalvet ja kaitset.

Funktsioonid

1. Saavutage kohalik voolu konvergents, vähendades kaablite arvu ning säästes paigaldamise ajal kulusid ja ruumi.

2. Kaitsefunktsioonid: ülevoolu-/lühisekaitse, piksekaitse, pöördlaadimise kaitse.

3. Segmenteeritud isolatsioonifunktsioon, alalisvoolu kaitselüliti või koormuse eralduslüliti, mis võimaldab käsitsi alalisvoolu toiteallika lahtiühendamine ja elektriisolatsiooni tagamine.

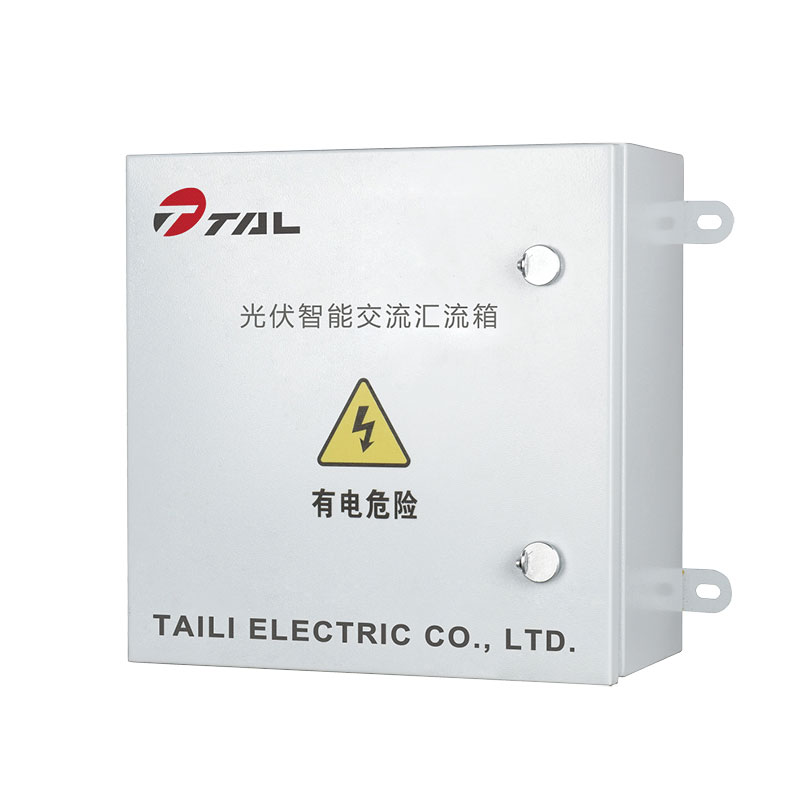

photovoltaic AC confluence box

Tehniline spetsifikatsioon

Mudel	BWX-AC4	BWX--AC6	BWX-AC8
Sisestusviisid	1-4	5-6	7-8
Sisendpinge	AC690V
Sisendvool	0-1000A
Väljundvool	250A	400A	630A
Nimitööpinge Un	480 VAC
Kaitsepinge Üles	≤3,2kV
Standardne läbilaskevõime sisend (8/20 μs)	20kV (valikuline vastavalt kliendi nõudmistele)
Maksimaalne läbilaskevõime Imax (8/20 μs)	40kV (valikuline vastavalt kliendi nõudmistele)
Vastav aeg	＜25ns
Temperatuur ja niiskus	Töötemperatuur: -40 ~ + 85 ℃, niiskus 95%, mittekondenseeruvad, mittesöövitavad gaasikohad
Kõrgus merepinnast	≤4000 m
Korpuse materjal	Kuumtsingitud teras / roostevaba teras / külmvaltsitud teras või muu
IP klass	IP65
Kaabli pistiku IP klass	IP66
Suurus (W.H.D)	800 * 600 * 200 mm	800 * 800 * 200 mm	800 * 1000 * 200 mm
