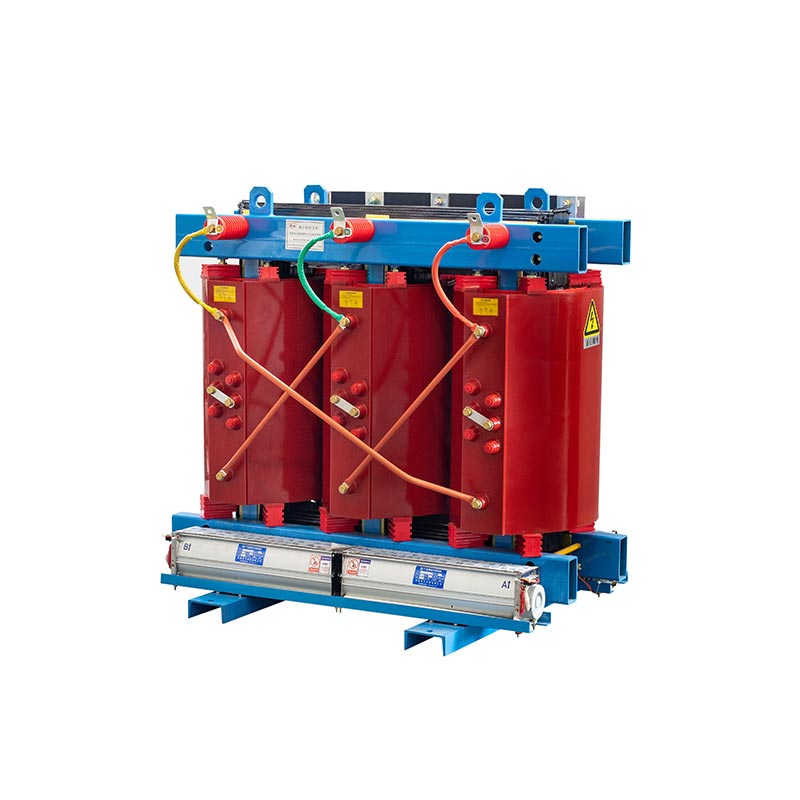

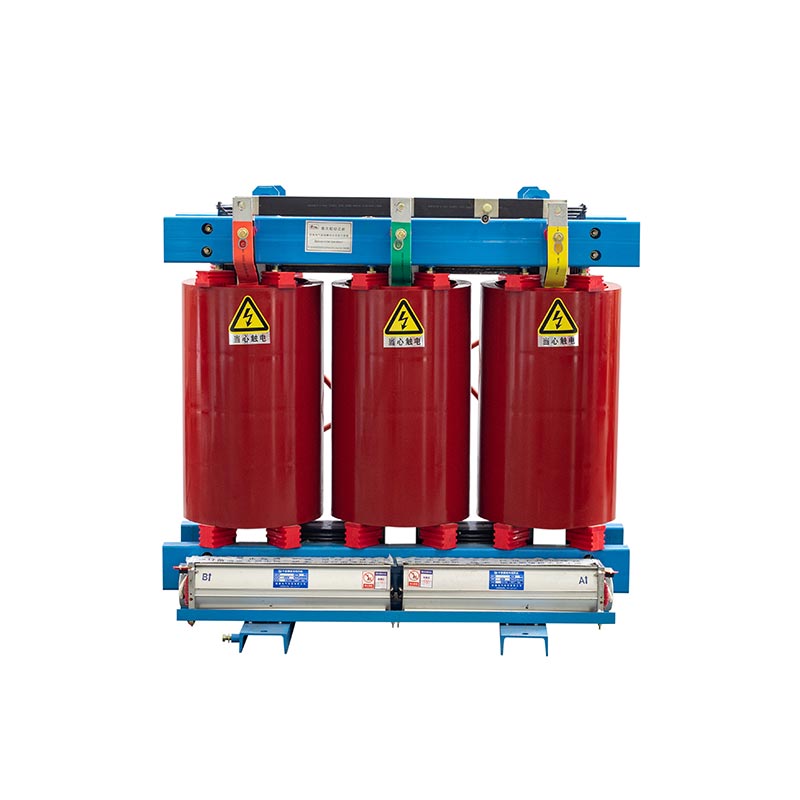

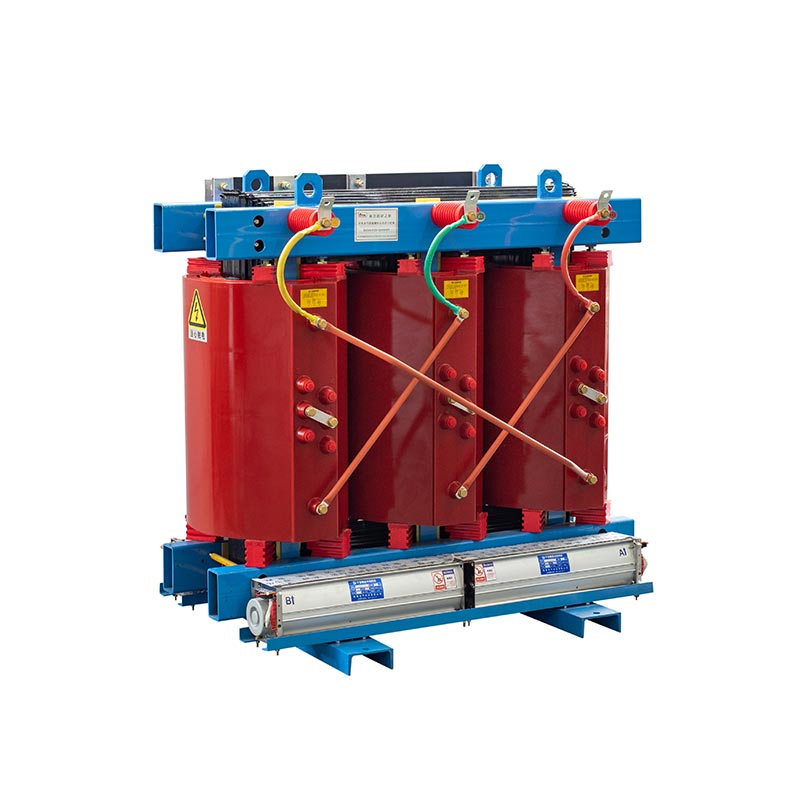

Epoksüvaigu valatud kuivtüüpi jaotustrafo

Peamised omadused

Tänu ainulaadsetele konstruktsiooniomadustele ja suurepärastele isolatsioonimaterjalidele on epoksüvaigust valatud kuivjaotustrafodel järgmised märkimisväärsed eelised.
Õlivaba, leegiaeglustav, tulekindel: Sisemus ei sisalda isoleerõli. See kasutab tahked isoleermaterjalid, nagu epoksüvaik, mis kõrvaldavad põhimõtteliselt tulekahju-, plahvatus- ja õliohu leke.
Keskkonnaohutus: Mürgiste ainete vaba. Isegi kui see on kahjustatud, ei saasta see keskkond.
Hooldus on lihtne: Erinevalt õlitrafodest ei ole vaja regulaarselt kontrollida õlitase ja kvaliteet. Hooldustöökoormus on väike.
Paindlik paigaldus: Sellel on madalad nõuded vundamendi paigaldamisele ja seda saab paigaldada koormuse keskpunkti, vähendades seeläbi liinikadusid.
Vastupidav niiskusele ja mustusele: Eritöötlust läbinud mähised omavad suurepärased niiskus- ja korrosioonikindlad omadused.

Nende omaduste põhjal on epoksüvaigust valatud kuivtüüpi jaotustrafode kasutusstsenaariumid järgmised ka väga ulatuslik.

Rakendus

Äri- ja tsiviilhooned: Kõrghooned, kaubanduskeskused, haiglad, koolid, andmed keskused jne.
Ühistransport ja infrastruktuur: lennujaamad, dokid, metroojaamad, naftaplatvormid, jne.
Tööstusrajatised: Tehase töökojad, CNC masinate seadmed jne suure tulega piirkondades ennetusnõuded.
Uued energiaväljad: päikeseenergia, tuuleenergia jne rohelised energiasüsteemid

Standardne spetsifikatsioon

1. Kohaldatav spetsifikatsioon: IEC 60076 / IEEE
2. Nimivõimsus: kuni 4000 KVA
3. Primaarpinge: kuni 35kV
4. Sekundaarne pinge: 380/400/415V või kohandatud
5. Mähismaterjalid: vask/alumiinium
6. Temperatuuri tõus: 90–100 ℃ või kohandatud
7. Jahutusmeetod: ONAN8. Sagedus: 50Hz/60Hz
9. Kraanide pinge: ±5% / ±2x2,5% või kohandatud
10. vektorrühm: Dyn11 / Yyn0 / Yd11

Isolatsiooniklass

Epoksiidvaigu valatud kuivtüüpi jaotustrafol on kolm üldist isolatsiooniklassi. Peamine omadus isolatsioon peab tagama dielektrilise tugevuse ja taluma teatud soojuspiiranguid. Isolatsiooniklassid on

Euroopa standard (IEC 60076):

Klass A: maksimaalne mähise temperatuur 105°C.
Klass E: maksimaalne mähise temperatuur 120°C.
B-klass: mähise maksimaalne temperatuur 130°C.
Klass F: maksimaalne mähise temperatuur 155°C.
Klass H: maksimaalne mähise temperatuur 180°C.
Klass C: maksimaalne mähise temperatuur 220°C.

Ameerika standard (ANSI/IEEE C57.12.01):

Klass 105: mähise maksimaalne temperatuur 105 °C.
Klass 150: mähise maksimaalne temperatuur 150 °C.
Klass 220: mähise maksimaalne temperatuur 220°C.

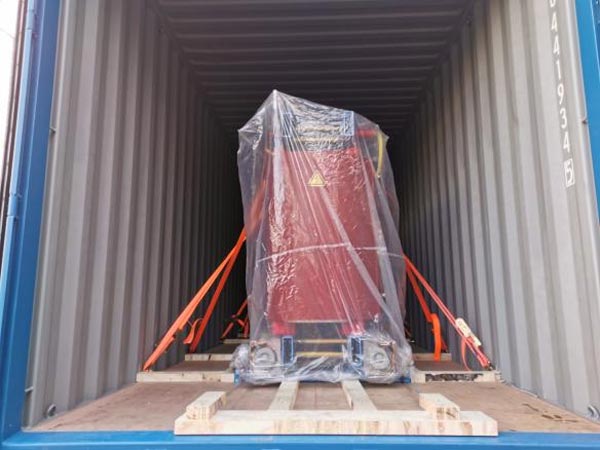

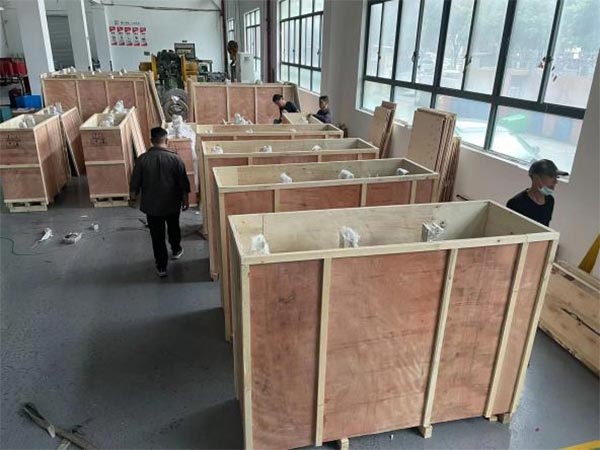

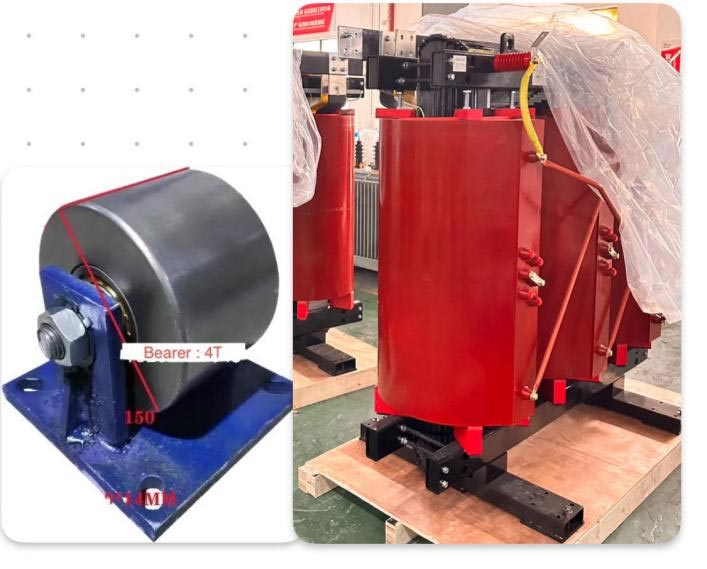

Pakendi meetod

Esitage järgmine teave ja me saame pakkuda paremaid teenuseid.

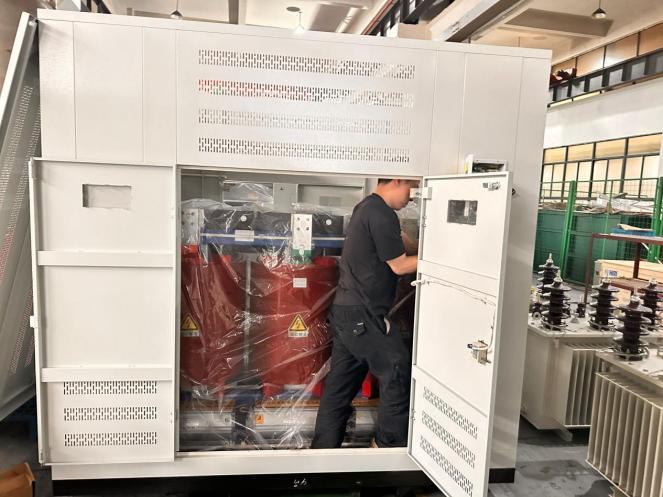

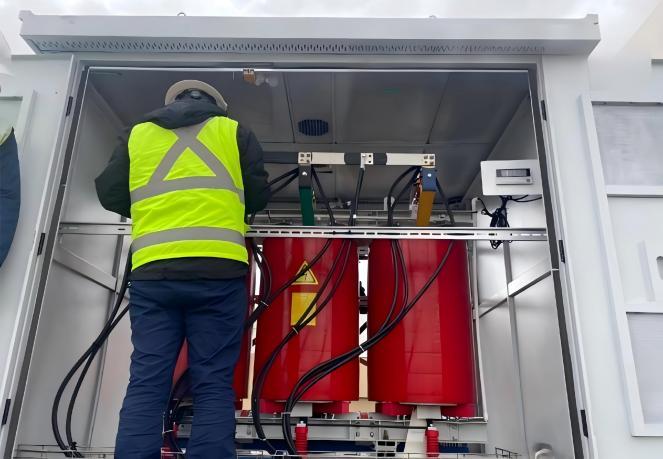

Toote rakendamise stsenaariumid

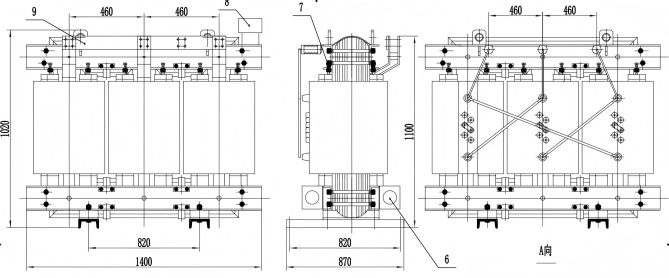

Toote tehnilised parameetrid

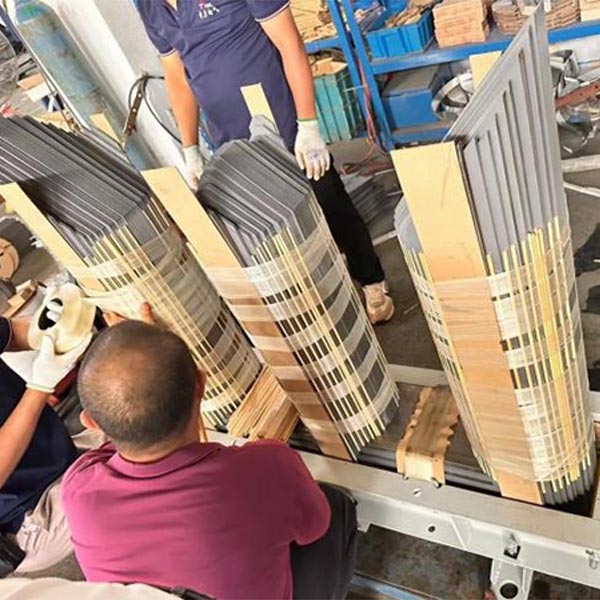

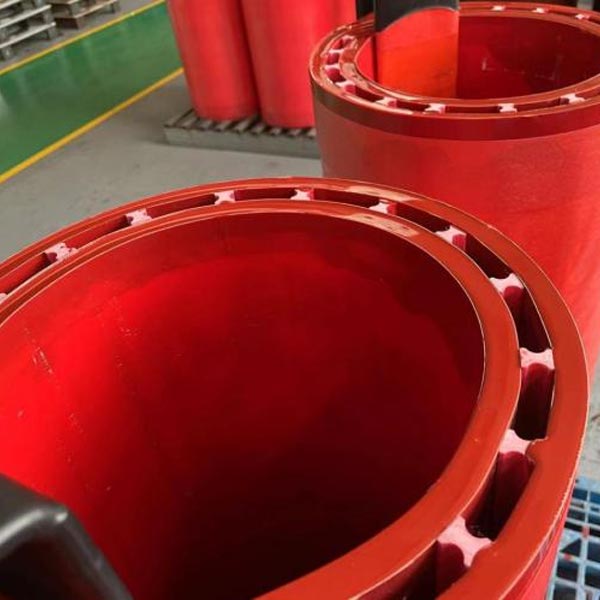

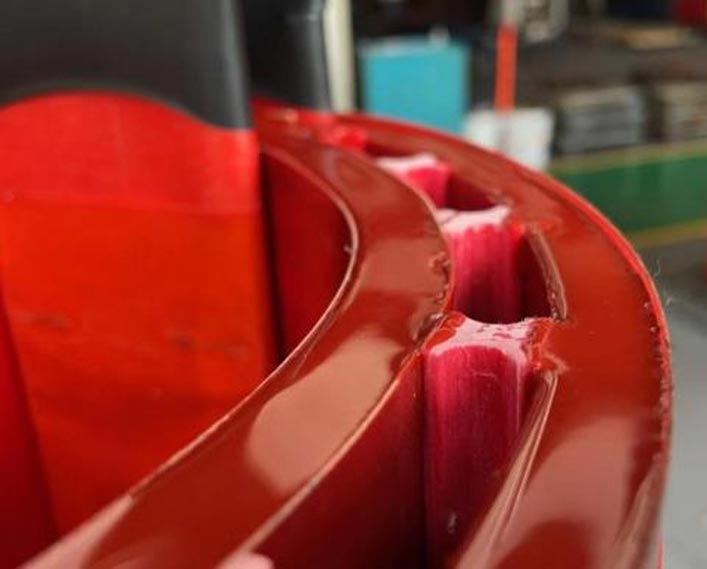

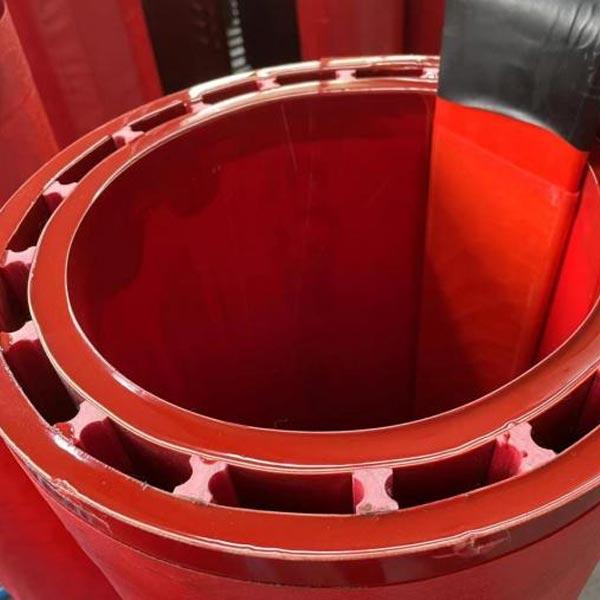

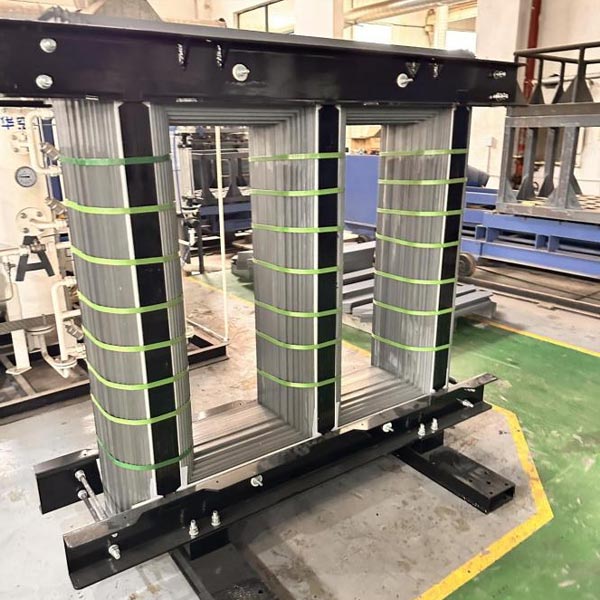

Tootmine

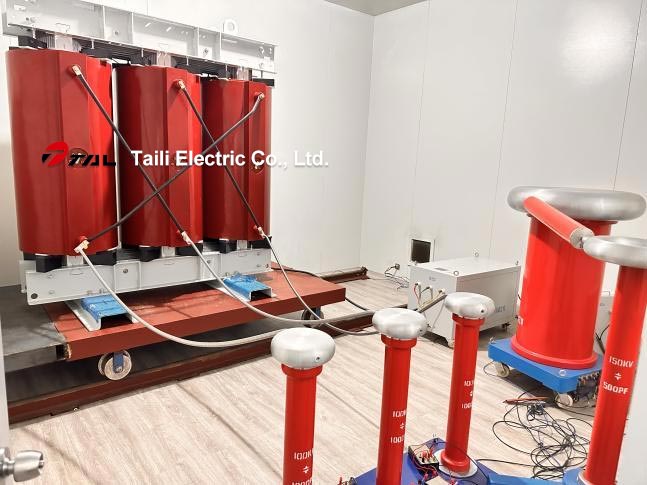

Test

Rutiinsed testid:

· Pingesuhte mõõtmine ja faasinihke kontroll
· Isolatsioonitakistuse test
· Mähise takistuse mõõtmine
· Pingetaluvuse test
· Indutseerida ülepinge vastupidavuse test
· Tühjavoolukao ja erutava voolu mõõtmine
· Lühise impedantsi ja koormuskadu mõõtmine
· Pingesuhte mõõtmine ja faasinihke kontroll
· Isolatsioonitakistuse test
· Mähise takistuse mõõtmine
· Pingetaluvuse test
· Indutseerida ülepinge vastupidavuse test
· Tühjavoolukao ja erutava voolu mõõtmine
· Lühise impedantsi ja koormuskadu mõõtmine

Tüübitestid

· Valgustuse impulsside test
· Temperatuuri tõusu test
