Miks valida Lõuna-Ameerika päikeseprojektide jaoks libisemiskinnitusega alajaam?

TAILI Electric on olnud kohandatud projekteerimisel esirinnaslibisemiskinnitusega alajaamlahendused rahvusvahelistele päikeseprojektidele, võimsustega kuni 3200 kVA. See artikkel uurib, miks see avatud raamiga disain ületab traditsioonilisi suletud KIOSK-i ja kompaktseid alajaamu, eriti Lõuna-Ameerika nõudlikes kõrbekeskkondades.

Mis on libisemiskinnitusega alajaam?

Alusjaam on kokkupandav toitejaotusseade, kus kõik peamised komponendid – keskpinge jaotusseade, trafo ja madalpinge jaotuspaneelid – on integreeritud ühele terasest alusraamile.

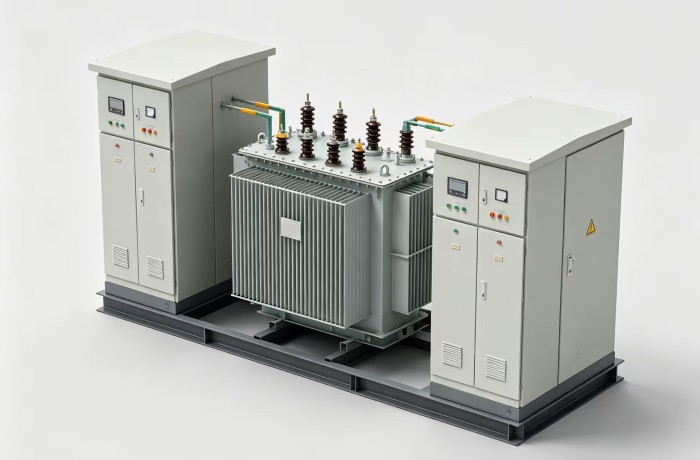

TAILI Electricu kohandatud libisemiskinnitusega alajaamal on omanäoline avatud konfiguratsioon: õliga sukeldatud trafo asub keskel ning mõlemal küljel on sõltumatud kõrgepinge- ja madalpinge-/mõõtekapid – kõik on paigaldatud ühtsele terastaldale.

See disainifilosoofia on teravas kontrastis suletud KIOSK-i või kompaktsete alajaamadega, kus kõik seadmed asuvad metallkesta sees.

Miks avatud raami disain? Kolm peamist eelist

1. Suurepärane soojuse hajumine kõrbetingimustes

Päikeseprojektid kogu Lõuna-Ameerikas – Atacama kõrbest Tšiilis kuni Argentina kõrgmäestiku tasandikeni – seisavad silmitsi äärmuslike temperatuuride ja intensiivse päikesekiirgusega.

Libisemisalajaamas puutub trafo radiaator vahetult kokku välisõhuga. See loomulik konvektsioonjahutus tagab:

Täiendavaid jahutusventilaatoreid pole vaja – ühise rikkepunkti kõrvaldamine Puudub sisemise ülekuumenemise oht, mis sunniks trafot alandama Optimaalne soojuslik jõudlus isegi keskpäeva tipptingimustel

Seevastu kinnised KIOSK-alajaamad püüavad soojust oma metallkorpusesse. Kõrbekeskkondades võivad sisetemperatuurid tõusta tunduvalt kõrgemale kui ümbritseva õhu temperatuur, sundides trafosid töötama väiksema võimsusega – kulukas kompromiss iga päikeseenergiafarmi jaoks.

2. Lihtsustatud paigaldus ja hooldus

Thelibisemiskinnitusega alajaamon täielikult ühendatud ja tehases testitud. Kohapealne paigaldamine nõuab ainult:

Väliste kaablite ühendamine Seadme asetamine ettevalmistatud alusele

Modulaarne avatud disain tähendab, et trafo ja jaotusseade jäävad iseseisvalt ligipääsetavaks. Hooldusmeeskonnad saavad hooldada üksikuid komponente ilma mahukate korpuste ustega maadlemata või kogu konstruktsiooni lahti võtmata.

3. Kohalike võrgustandarditega vastavusse viimine

See on võib-olla kõige kaalukam eelis: avatud raamiga libisemisalajaamast on saanud Lõuna-Ameerika päikeseprojektide de facto standard.

Riigid, sealhulgas:

Tšiili

Peruu

Argentina

Honduras

Venezuela

...

on selle konfiguratsiooni laialdaselt kasutusele võtnud fotogalvaaniliste seadmete jaoks. Kohalikud kommunaalettevõtted ja võrguoperaatorid tunnevad disaini, kontrolliprotokolle ja aktsepteerimiskriteeriume. Lülisambaga monteeritud alajaama valimine muudab võrguühenduse heakskiidu oluliselt sujuvamaks

protsessi.

TAILI Electricu libisemislahendused: kaks tarnevõimalust

Suurte elektriseadmete tarnimine kaugematesse projektikohtadesse kogu Lõuna-Ameerikas esitab ainulaadseid logistilisi väljakutseid. TAILI Electric pakub oma jaoks kahte tarnekonfiguratsioonilibisemiskinnitusega alajaam, millest igaüks on optimeeritud erinevate projektide ulatuse ja logistikanõuete jaoks.

Valik 1: integreeritud ühes tükis liug

Struktuur: Kõrgepingekapp, trafo ja madalpingekapp on kõik keevitatud ühele terasalusele. Kogu sisemine juhtmestik on tehases komplekteeritud.

Eelised: minimaalne kohapealne paigaldustöö – kukutage, ühendage ja lisage pinget

Seadmete fikseeritud asendid välistavad sisemiste vasest siinide või kaablite nihkumise ookeanitransiidi ajal

Suurim töökindlus kriitiliste rakenduste jaoks

Sobib kõige paremini: Võimsused kuni 800 kVA

kuhu saab kogu komplekti tarnida ühe ühikuna.

Kaalutlus: suuremad saatmiskulud suurema üldise jalajälje tõttu.

Valik 2: poltidega poolitatud libisemine

Struktuur: alus on jagatud kolmeks segmendiks - kõrgepinge sektsioon, trafo sektsioon ja madalpinge sektsioon. Sektsioonidevahelised seadmed ühendatakse eelnevalt valmistatud painduvate vasest siinide või painduvate kaablite abil.

Üksused pakitakse tehases eraldi ja tarnitakse üksikutesse kastidesse. Kohapeal kruvitakse sektsioonid kokku ja eelnevalt valmistatud painduvad ühendused ühendatakse.

1, Eelised: iga sektsioon mahub standardsesse 40-jalasesse peakorteri konteinerisse – pole vaja ülegabariidilist saatmist

2， Oluliselt vähenenud meretranspordi kulud usaldusväärsema laevagraafikuga

3 ， Hiinas siseriiklikul maanteetranspordil ei ole ülegabariidiluba vaja

4，Paindlikum kohalik transport projekti lõppkohta

5，Vähem kahjustuste oht – radiaatorid ja portselanist isolaatorid saavad spetsiaalse kaitsepakendi

6，Oluline märkus: ainult põhi on mehaaniliselt poolitatud. Kõik elektriühendused kasutavad eelnevalt valmistatud painduvaid pistikuid, minimeerides kohapealse juhtmestiku töö absoluutse miinimumini.

Ühised pakkimisnõuded kõikidele saadetistele

Olenemata valitud tarnevalikust järgib TAILI Electric rangeid pakkimisprotokolle:

1 ， Integreeritud libisemissaadetised: alus peab olema keevitatud standardse konteineri tõstmise ja kinnitamisega

terastrossidega, mis kinnitavad seadmed konteineri sees

2，Trafo radiaatorid ja portselanist isolaatorid: saate spetsiaalseid kokkupõrkevastaseid ja

soola-udu/vihmakaitse ookeanitransiidiks

3 ， Kõrge- ja madalpinge lülitusseade: täielikult suletud plastikuga hüdroisolatsiooni ja tolmu tagamiseks

kaitse transportimise ja ladustamise ajal

Rakenduse stsenaariumid

TAILI Electricu kohandatud liugpaigaldusega alajaamalahendusi kasutatakse erinevates rakendustes: fotogalvaanilised päikesefarmid (esmane rakendus) Enamik TAILI liugpaigaldatavatest alajaamadest on päikeseelektrijaamade astmelised trafod. Tüüpilised konfiguratsioonid hõlmavad järgmist:

Kaevandus- ja tööstusprojektid

Lisaks päikeseenergiale kasutatakse liug-alajaama laialdaselt ka kaevandustöödel Tšiilis ja Peruus, samuti üldistes tööstusrajatistes, mis nõuavad usaldusväärset ja kiiret kasutuselevõttu.

Järeldus

Lülisambaga paigaldatav alajaam on saavutanud oma positsiooni eelistatud lahendusena päikeseprojektide jaoks kogu Lõuna-Ameerikas tänu praktiliste eeliste kombinatsioonile:

1，Suurepärane soojuse hajumine kõrbekeskkondades – jahutusventilaatoriteta, väärtuse languseta

2，Sujuv paigaldus ja hooldus – tehases ühendatud iseseisvalt ligipääsetavad komponendid

3. Kohalike võrgustandarditega vastavusse viimine – sujuvamad kinnitused, kiirem projekti kasutuselevõtt

4，Paindlikud saatmisvõimalused – ühes tükis väiksemate projektide jaoks, jagatud tüüpi suuremate logistiliste piirangutega installatsioonide jaoks

TAILI Electric toob kaasa aastatepikkuse kogemuse rahvusvaheliste turgude jaoks kohandatud libisemisalajaama lahenduste projekteerimisel ja valmistamisel. Kuni 3200 kVA võimsuse ja konkreetse riigi nõudmistele kohandatud pingekonfiguratsiooniga TAILI pakub võtmed kätte toitejaotust, mis toimib usaldusväärselt maailma kõige keerulisemates keskkondades.

Järgmise päikeseenergia projekti jaoks Lõuna-Ameerikas valige lahendus, mida kohalikud kommunaalettevõtted usaldavad – valige seelibisemiskinnitusega alajaamfirmalt TAILI Electric.
