Õhk vs tahke SF₆-vaba 12 kV rõnga põhiseade – milline neist sobib teie projektiga?

Aastakümneid on väävelheksafluoriid (SF₆) on olnud keskpinge jaotusseadmete isolatsioonigaas. Selle dielektriline tugevus ja kaarekustutusvõime on silmapaistvad. Aga on saak:SF₆on kõige rohkem teadaolevalt tugev kasvuhoonegaas, globaalse soojenemisega potentsiaal (GWP) 23 500 korda suurem kui CO₂üle 100-aastase horisondi.

Projektidele, mis ei saa endale SF-i lubada₆lekkeoht, Taili Electric pakub kahte kompaktset null-SF-i₆, hooldussõbralik SF6-vabaring põhiseadelahendused: Ökoõhukapp TLH-12 ja täisisolatsiooniga kapp TLG-12. Mõlemad toetuvad vaakumkatkestid kaare kustutamiseks ja SF kõrvaldamiseks₆täielikult, kuid need erinevad oma struktuuri ja kõige sobivamate rakenduste poolest.

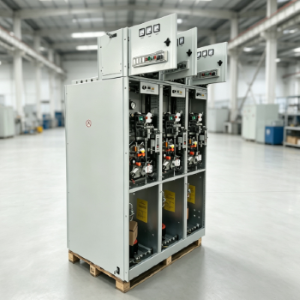

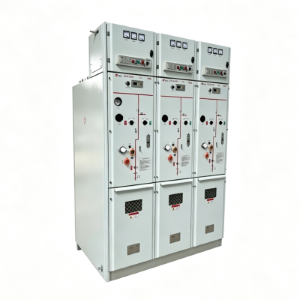

TLH-12: kuiva õhu/lämmastiku isolatsioon Ringi põhiseade

Mis see on

Peamised eelised

• Null kasvuhoonegaasi – kui paak on kogemata läbi torgatud või tekib mikroskoopiline leke, väljuv gaas on lihtsalt puhas õhk või lämmastik. Ei mingit keskkonnakaristust ega spetsiaalseid taaskasutusseadmeid.
• Hooldusvaba gaasikamber – keevitatud paak on disainitud eluaegseks tihendamiseks, nii et rutiinne rõhukontroll ja täitmine ei ole vajalik nõutud.
• Kompaktne jalajälg – väiksem kui traditsiooniline õhkisolatsioon jaotusseadmeid, mis muudab selle sobilikuks padjale paigaldatavatele trafodele ja kompaktseks sekundaarsed alajaamad.
• Tasuv – kahe SF hulgas₆- tasuta valikud, TLH-12 pakub madalamat sisenemishinda, eriti mahutellimuste puhul.

Asjad, mida meeles pidada

• Kuival õhul/lämmastikul on väiksem dielektriline tugevus kui SF-l₆. Paagi keevitamise kvaliteet ja sisemist varjestust tuleb rangelt kontrollida.
• Kõrgmäestikupaigaldiste (üle 1000 m) puhul isolatsioon vahemaad tuleb uuesti kontrollida.
•

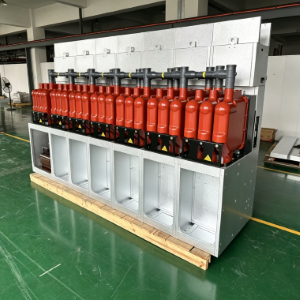

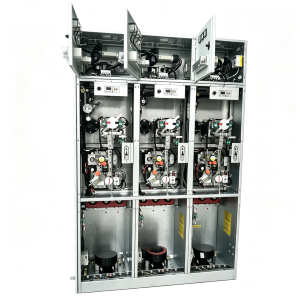

TLG-12: tahke isolatsiooniga rõngaspea Üksus

Mis see on

Peamised eelised

• Lekkeoht null – gaasikambrit pole, seega on lihtsalt pole midagi lekkida. See on parim valik, kui projekt seda peab tegema garantii SF₆- tasuta toimimist kogu elutsükli jooksul.
• Immuunsus niiskuse ja kondenseerumise suhtes – tahke aine kapseldus kaitseb sisemisi osi niiske õhu, soolaudu ja raskete ainete eest tolm. Ei teki sisemist kastet, puudub pinna jälgimine.
• Minimaalne hooldus – gaasi käitlemine puudub, manomeetrid puuduvad, ei täitmisventiilid. Rutiinne tähelepanu piirdub välise varjestuse ja ühenduspunktid.
• Äärmiselt kompaktne – tahke isolatsiooniga moodul võimaldab väiksemad kapi mõõtmed, mis on kitsas puhul otsustavaks eeliseks maa-alused kambrid või konteineralajaamad.

Asjad, mida meeles pidada

• Epoksiidi valamisprotsess nõuab suurt tootmistäpsust – kõik tühimikud või liidese defektid võivad mõjutada pikaajalist töökindlust.
• Pidevalt kõrgel temperatuuril töötamisel pooljuht kaitsekihti tuleb perioodiliselt kontrollida.
• Esialgne maksumus on kõrgem kui TLH-12, kuid see on sageli kompenseeritakse väiksemate saidi tugikuludega.

Võrdlustabel: TLH-12 vs TLG-12 kell a Pilk

Milline SF₆- Kas peaksite valima tasuta helina põhiseadme?

Nii TLH-12 kui ka TLG-12 on täielikult täidetud vastab IEC 62271 seeria standarditele ja saab OEM-i konfigureerida nii, et see sobiks konkreetse projekti pinge-, kaitse- ja mõõtmisnõuded.

Valige TLH-12, kui:

• Hankite suuri koguseid standardturustamiseks võrgud või konteineralajaamad.
• Koht ei ole ekstreemne – regulaarne sise-/välitemperatuur ja niiskus.
• Soovite kulutõhusat sisenemist SF-sse₆-vaba tehnoloogia jõudlust ohverdamata.
• Võite nõustuda väiksema tihendi kontrollimisega iga-aastaselt hooldus ja puudub absoluutne vajadus gaasitõkestuse kõrvaldamiseks.

Valige TLG-12, kui:

• Paigaldamine toimub kõrge riskiga keskkonnas – maa all keldrid, ranniku soola-udu tsoonid või püsivalt kondenseeruvad tingimused.
• Koormus on kriitiline (haiglad, andmekeskused, võtmetööstus protsessid) ja planeerimata katkestused on vastuvõetamatud.
• Tahad täielikku meelerahu seoses gaasilekkega – gaasi pole, pole lekkeid, pole erandeid.
• Ruumieelarve on äärmiselt kitsas – iga sentimeeter kapi laius on oluline.

Reaalmaailma perspektiiv: milline projekt Meeskonnad ütlevad

Hiljutine ülemere päikeseenergia projekt Filipiinid võrdlesid mõlemat võimalust. Insenerimeeskond valis selle jaoks TLH-12 64 jaotuspunkti päikesepargi ümber, kuna koht oli avatud, hästi ventileeritud, ja kohalik kommunaalettevõte nõustus kuiva õhu isolatsiooniga. Siseruumide ümberlülitamiseks jaam rannavalitsuse hoone sees, valisid nad TLG-12 – kuna soolaudu ja kõrge õhuniiskus olid varem põhjustanud jälgimishäireid tavaline õhuisolatsiooniga käik.

Selline segatud lähenemine on muutumas ühine: kasutage igaring põhiseadekus see kõige rohkem väärtust toob.

TAILI Electric: teie partner ettevõttele SF₆- Tasuta levitamine

TAILI Electric pakub nii TLH-12 kuivõhku / lämmastikuseade ja tahke isolatsiooniga seade TLG-12 standardtoodetena koos paindlik kohandamine ekspordiprojektide jaoks. Kõik seadmed on tehases kokku pandud ja enne tarnimist täielikult testitud. Meie insenerimeeskond saab teid aidata:

• Hinnake saidi tingimusi ja valige sobivaim ringpeatus üksus
• Kohandage pinge, kaitse ja lisatoide kohaliku võrguga koodid
• Pakkuge kakskeelset dokumentatsiooni ja tehnilist kaugtuge

Võtke ühendust TAILI Electricuga juba täna, et arutada milline SF₆- tasutaring põhiseadesobib kõige paremini teie järgmise projektiga.
