Õlisse sukeldatud tüüpi trafo

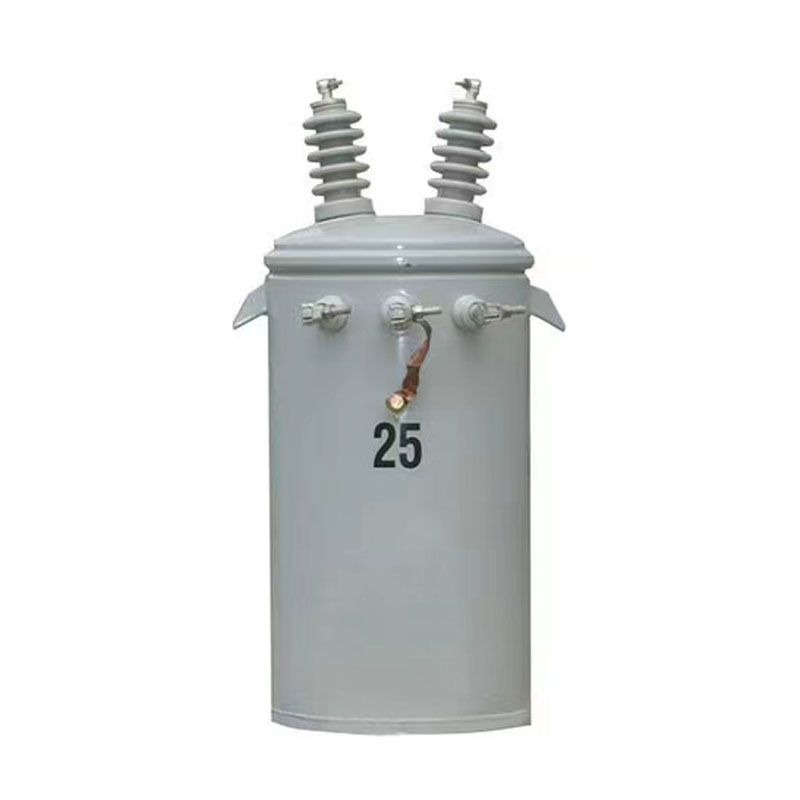

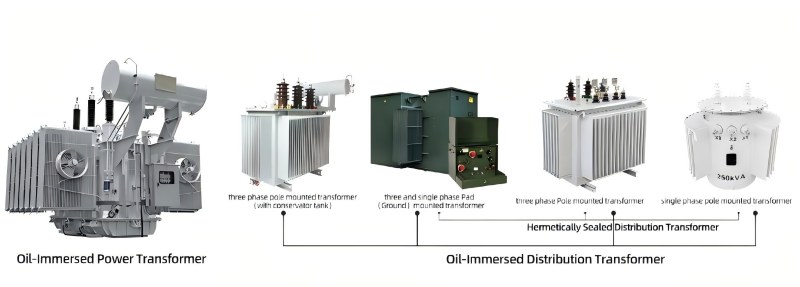

TAILI on õliga sukeldatud tüüpi trafode tootja ja tarnija. Meie tooted onjõutrafodmilles raudsüdamik ja mähised (poolid) on üleni sukeldatud spetsiaalse koostisega isoleerõli (trafoõli) sisse, kusjuures õli on peamise isolatsiooni- ja jahutusainena.

Peamised konstruktsioonikomponendid:

1. Trafo kere

Südamik: Maandatud räniteraslehtede virnast moodustatud magnetrada.

Mähis: vask- või alumiiniumjuhtmetest valmistatud kõrge- ja madalpingepoolid, mis on elektromagnetilise muundamise põhikomponent.

2. Õlipaak ja isoleerõli

Õlipaak: keevitatud terasplaatidega, mis suudab hoida trafo korpust ja isolatsiooniõli, vajab tihendamist.

Isolatsiooniõli: Tavaliselt mineraalõli. Pakub isolatsiooni, soojuse hajutamise ja kaare kustutusfunktsioone.

3. Jahutussüsteem

Toetudes õli loomulikule konvektsioonile või sundtsirkulatsioonile, transporditakse soojus sisemusest õlipaagi soojuseraldusseadmetesse.

Levinud jahutusmeetodid:

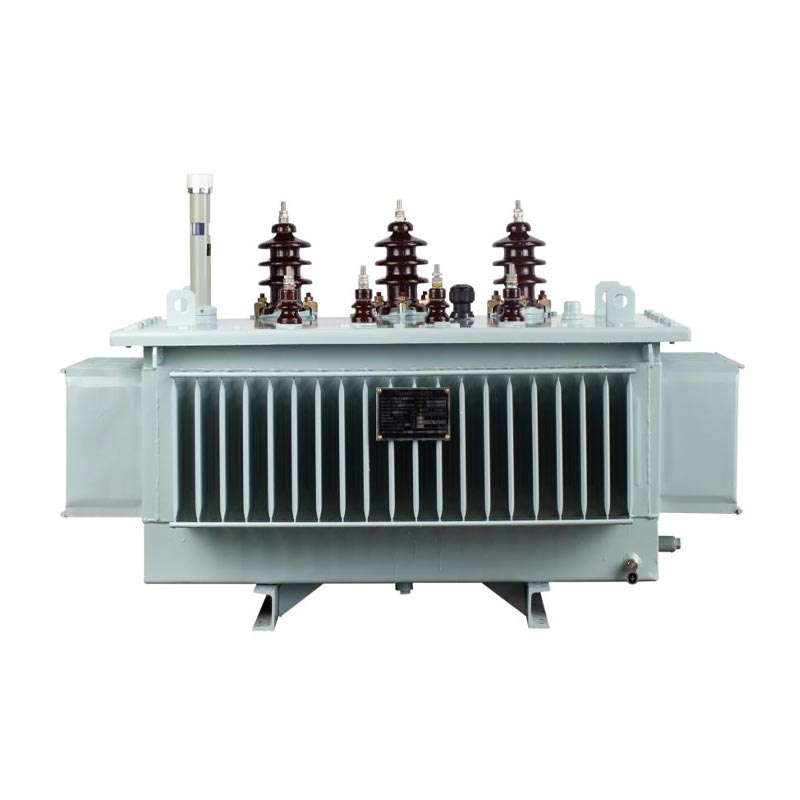

· ONAN (õlisse sukeldatud isejahutus): soojuse hajumine õli ja õhu loomuliku konvektsiooni kaudu (kasti seinad või soojuse hajumise ribid). Sobib väikese ja keskmise suurusega trafodele.

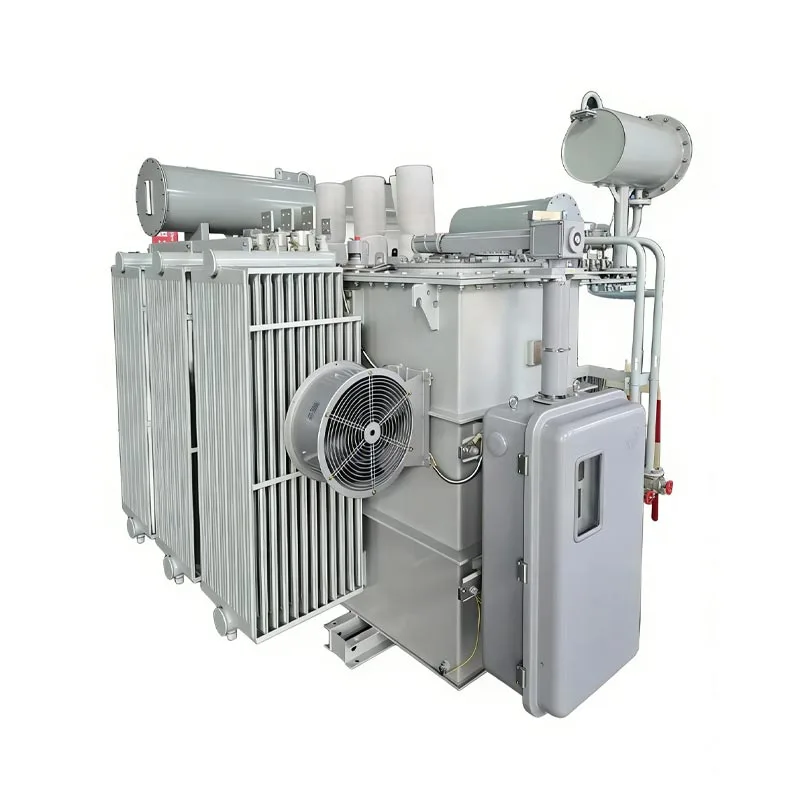

· ONAF (õliga õhkjahutus): paigaldage soojuseraldusseadmetele ventilaatorid, et sundida õhkjahutust. Suurendab võimsust.

· OFAF (tugev õliõhkjahutus): kasutage õlipumpasid, et sundida õliringlust ja tugevdada sundõhujahutust. Kasutatakse suurte trafode jaoks.

· OFWF (tugev õlivesijahutus): kasutage õlipumpasid, et sundida õli ringlust ja jahutada kuuma õli läbi vesijahutite. Sepistatud trafod või piisava veevarustusega alad.

4. Kaitse- ja seiresüsteem:

· Õlimahuti (õlipadi): reguleerib õli mahtu vastavalt temperatuurimuutustele, vähendab õli ja õhu kontaktpinda ning aeglustab õli vananemist.

· Absorber (hingaja): Sisaldab silikageeli, imades niiskust õlimahutisse sisenevast õhust.

· Gaasirelee (gaasirelee): paigaldatakse õlitorule, kui sisemiselt ilmneb väike rike või tõsine rike põhjustab õlivoolu hüppeid, saadab see signaali või rakendub. Kõige olulisem mitteelektriline kaitse.

· Plahvatuskindel toru (surveklapp): kui siserõhk järsult suureneb, lõhub plahvatuskindla membraani või avab rõhu vabastamiseks ventiili, vältides õlipaagi plahvatamist.

· Termomeeter: jälgib õli ülemist temperatuuri.

· Õlitaseme indikaator: Näitab õlitaset õlimahutis.

Võrreldes kuivtrafodega on õlitrafode eelised järgmised:

1. Suurem võimsus ja kõrgem pingetase

2. Kõrge soojuse hajumise efektiivsus ja tugev ülekoormusvõime

3. Pikk isolatsiooni eluiga ja kõrge töökindlus

4. Head majandustulemused

5. Suhteliselt madalam müratase

6. Küps hooldustehnoloogia

Millal valida õlitrafo?

1. Kõrgepingetase (üle 35kV).

2. Suure võimsuse nõue (üle 2000kVA).

3. Paigaldatakse välistingimustes või iseseisvaltalajaamad, heade tuleisolatsioonitingimustega.

4. Tundlik esialgse investeeringu maksumuse suhtes ning piisava töö- ja hooldusvõimega.

5. Välistsenaariumid rangete nõuetega töömürale.
