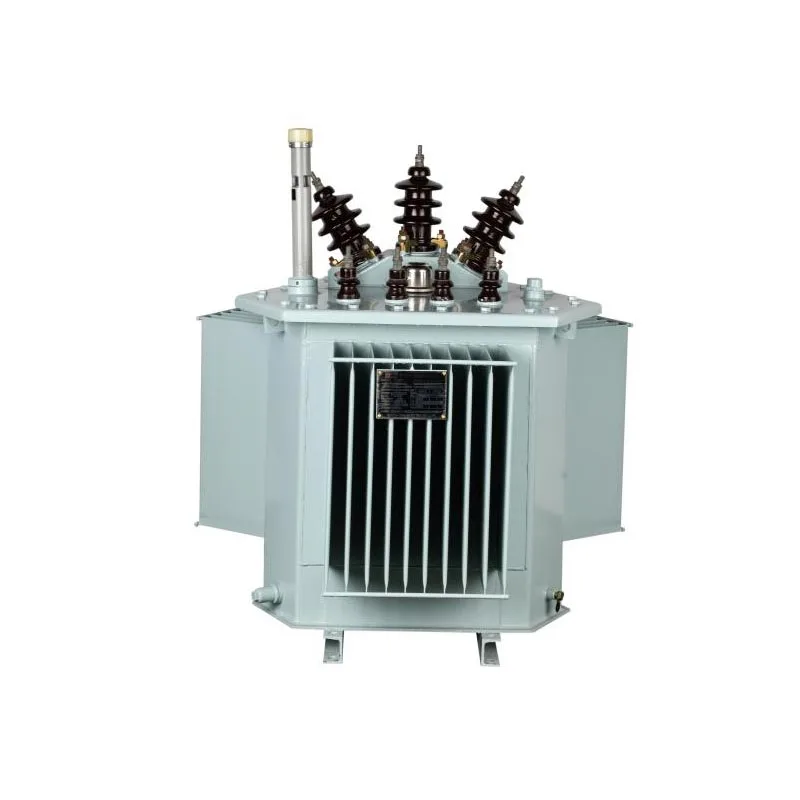

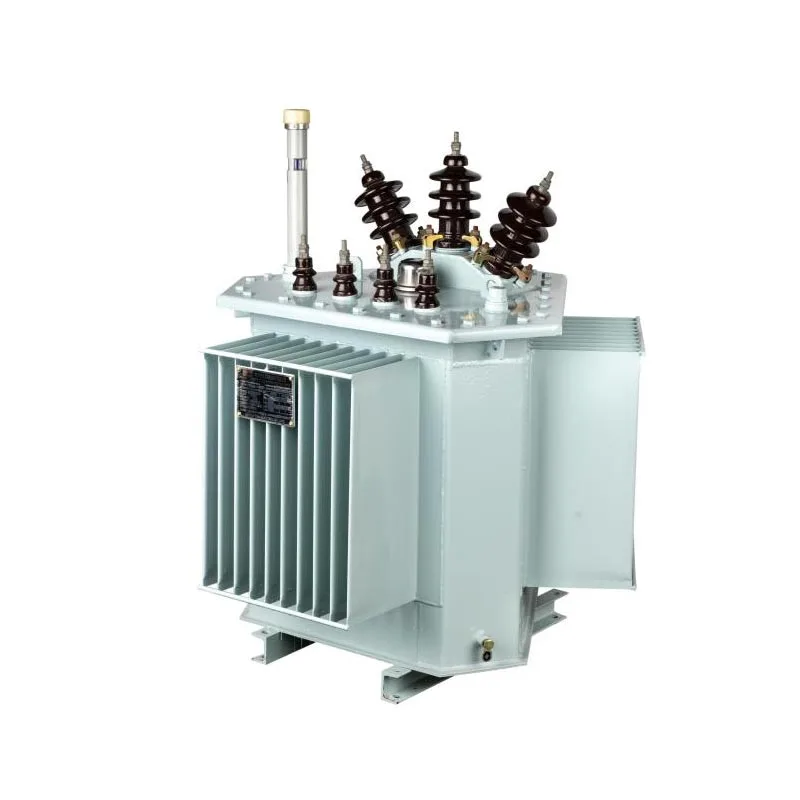

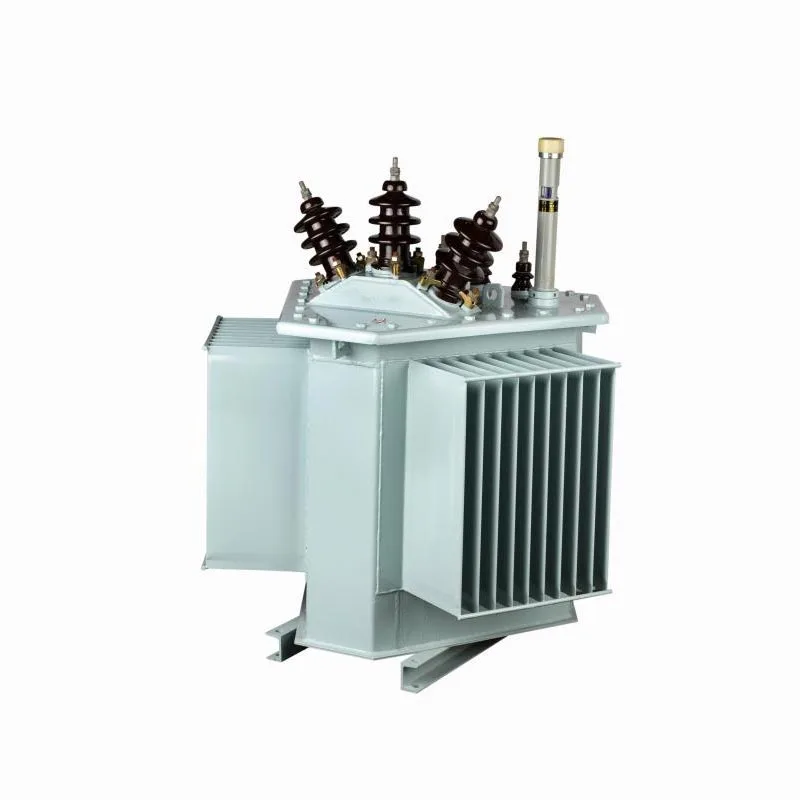

3D haavasüdamikuga õlisse sukeldatud trafo

Kõige professionaalsema trafo tarnijana on Taili 3D haavasüdamikuga õliga sukeldatud trafo ülitõhus ja energiasäästlik jõutrafo. See võtab traditsioonilise tasapinnalise struktuuri asemel kasutusele kolmefaasilise kolmemõõtmelise sümmeetrilise struktuuri, lühendades ja sümmeetriliselt magnetahela disaini ilma õhuvahedeta. See vähendab oluliselt tühikäigukadusid, tühivooluvoolu ja töömüra. Sellel on energiasääst, keskkonnakaitse, kompaktne struktuur ja tugev lühisekindlus ning seda kasutatakse laialdaselt linna- ja maapiirkondade elektrivõrgu renoveerimisel.

Saada päring

Tootekirjeldus

Hiina ühe juhtiva trafotootjana on TAILI alati järginud professionaalset viimistlust, pühendunud kvaliteetsete trafotoodete ja igakülgsete tugiteenuste pakkumisele ülemaailmsetele klientidele. See lahendab tõhusalt erinevaid valupunkte ja väljakutseid, millega kliendid energiarakenduste valdkonnas kokku puutuvad, aidates kliendid saavutavad elektrisüsteemi stabiilse ja tõhusa töö.

Töö seisukord:

Kõrgus: mitte üle 1000 m

Temperatuur: -40 ℃ ~ 40 ℃

Standardne spetsifikatsioon:

1. Standardid: EN/IEC60076, ANSI/IEEE-C57.12

2. Primaarpinge: kuni 36kV

3. Sekundaarne pinge: 0,4kV

4. Nimivõimsus: ≤2500 kVA

5. Sagedus: 50/60 Hz

6. Jahutustüübid: ONAN/ONAF

7. Mähise materjal: vask/alumiinium

8. Paigaldusvalikud: Vardakinnitus (≤630kVA) / Paigaldus

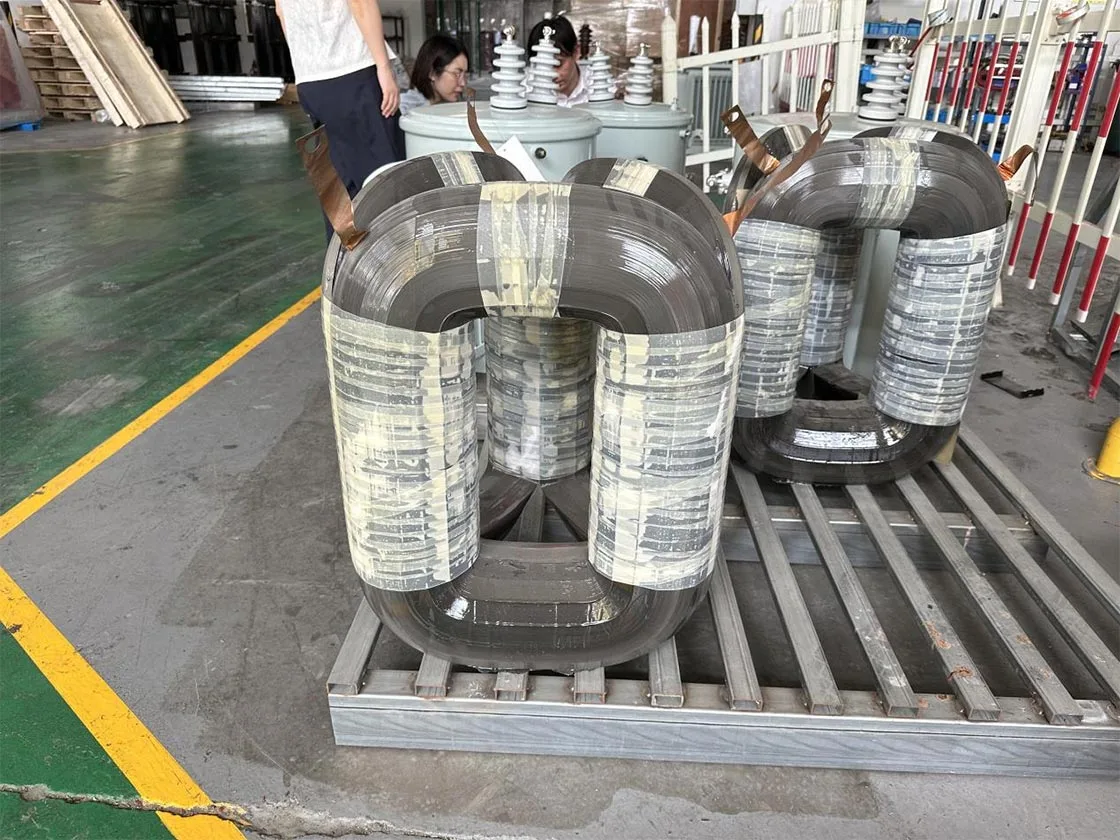

3D-mähitud südamikuga õlitrafo peamised eelised:

● Energiasäästlik ja tõhus: magnetahel on täiesti sümmeetriline, ilma traditsiooniliste õmblusteta lamineeritud lehed, mille tulemusena väheneb oluliselt magnettakistus. Tühivoolukadu ja tühivooluvool on ligikaudu 20–40% madalamad kui traditsiooniliste lamineeritud raudsüdamike omad.

● Madal müratase: raudsüdamik on kindel ja kompaktne seade, ilma magnetilisest paisumismürast õmbluste juures. ja kolmnurkne struktuur on stabiilne, vähese vibratsiooniga. Töömüra saab vähendada 10-20 võrra detsibellid.

● Tugev lühistakistus: kolmnurkne kolmemõõtmeline struktuur on mehaaniliselt väga stabiilne. Kolm südamiku kolonnid toetavad üksteist, seistes tõhusalt vastu lühisest tekitatavale tohutule elektrodünaamilisele jõule praegune.

● Materjali säästmine: rauasüdamik on kerge, kasutab vähem materjali ja tänu oma kompaktsele suurusele on trafoõli vähendatakse ka vastavalt.

3D wound core oil-immersed transformer

Peamised rakenduse stsenaariumid:

● Elektri ülekanne ja jaotus linna ja maa elektrivõrkudes.

● Olulised kohad, nagu kõrghooned, kaubanduskeskused ja lennujaamad.

● Kombineeritud trafod, kokkupandavad alajaamad.

3D wound core oil-immersed transformer

Võrdlus traditsiooniliste õlitrafodega:

Omadused	3D mähitud südamikuga õliga sukeldatud trafo	traditsiooniline õliga sukeldatud trafo (lehtsüdamik)
Põhistruktuur	Sfääriline kolmnurkne spiraalsüdamik, ilma õmblusteta.	Lame lamineeritud tüüp, õmblustega
Koormuse kadu	Äärmiselt madal (vähendatud 20% - 40%)	Suhteliselt kõrge
Töömüra	Äärmiselt madal (umbes 40–50 dB)	Kõrgem (ligikaudu 55–65 dB)
Lühisevastane võime	Parem	Hea
Materjalid ja maht	Säästke materjale ja omage kompaktset struktuuri.	Suhteliselt rohkem kulumaterjale ja mõõtmetelt suurem
Tootmiskulu	Kõrgem (Protsess on keerulisem.)	Madalam
Pikaajaline majanduslik iseloom	Suurepärane (märkimisväärne kokkuhoid elektriarvetelt)	Üldiselt
