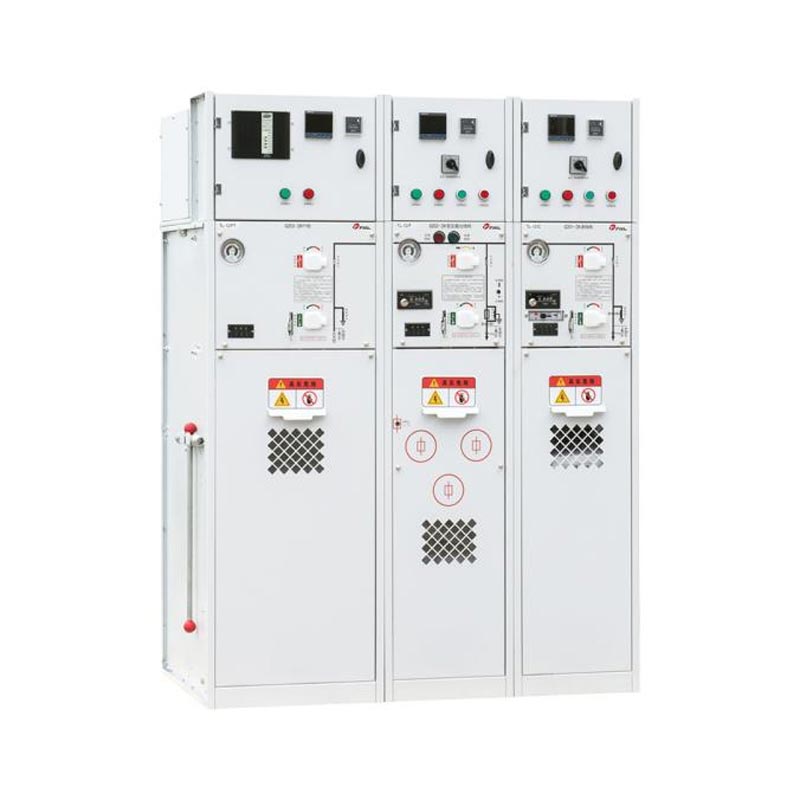

36kV SF6 gaasiisolatsiooniga lülitusseade

Juhtiva kesk- ja madalpinge lülitusseadmete tootjana toodab Taili 36 kV SF6 gaasiisolatsiooniga lülitusseadmeid, mis on täiustatud keskpinge jaotusseade, mis on loodud kõrgema pingetaseme ja nõudlikumate rakenduskeskkondade jaoks. SF6 gaasiisolatsiooni ja suletud gaasikasti tehnoloogia kasutuselevõtuga on see edukalt lahendanud kaks peamist väljakutset, milleks on seadmete suur suurus ja halb keskkonnaga kohanemisvõime 36 kV pingega.

Saada päring

Tootekirjeldus

36kV SF6 gaasiisolatsiooniga lülitusseade on ideaalne valik kaasaegsetele elektrisüsteemidele, eriti stsenaariumide korral, kus ruumi on vähe, keskkond on karm või on vajalik kõrge toitekindlus, näiteks 36kV jaotussüsteemid. Selle tehniline olemus on 24 kV SF6 gaasiga täidetud kapi ülespoole laiendus, kuid see esindab kõrgemat tehnoloogiataset isolatsiooni, kaare summutamise ja tootmisprotsesside osas.

Tehniline spetsifikatsioon

Üksused	Üksus	Üksus C	Üksus F	Plokk V / 630A		Ühik V / 1250A
Üksused	Üksus	Koormuse kaitselüliti	Kombineeritud komponendid	VCB	Lahtilüliti/maanduslüliti	VCB	Lahtilüliti/maanduslüliti
Nimipinge	kV	36kV
Nimisagedus	Hz	50/60
Sageduskindluse pinge (faas-faas / kaitselüliti port)	kV	40,5 kV : 95/118
Pikseimpulss taluma pinget	kV	40,5 kV : 185/215
Nimivool	A	630	125	630	630	1250	1250
Nominaalne lühise sulgemisvool (tipp)	kA	50/63
Nimetatud lühitaluvusvool	kA/4s	20/25
Silmustakistus	Ω	≤300
Mehaaniline eluiga	korda	5000	5000	10000	5000/3000	10000	5000/3000
Kaitselüliti seadme nimi tööjärjekord	/	0-0,3S-C0-180S-CO
Kaitseklass (õhukast)	/	IP67
Kaitseklass (ümbris)	/	IP4X
Arvestuslik aastane õhulekke määr	%	0.01

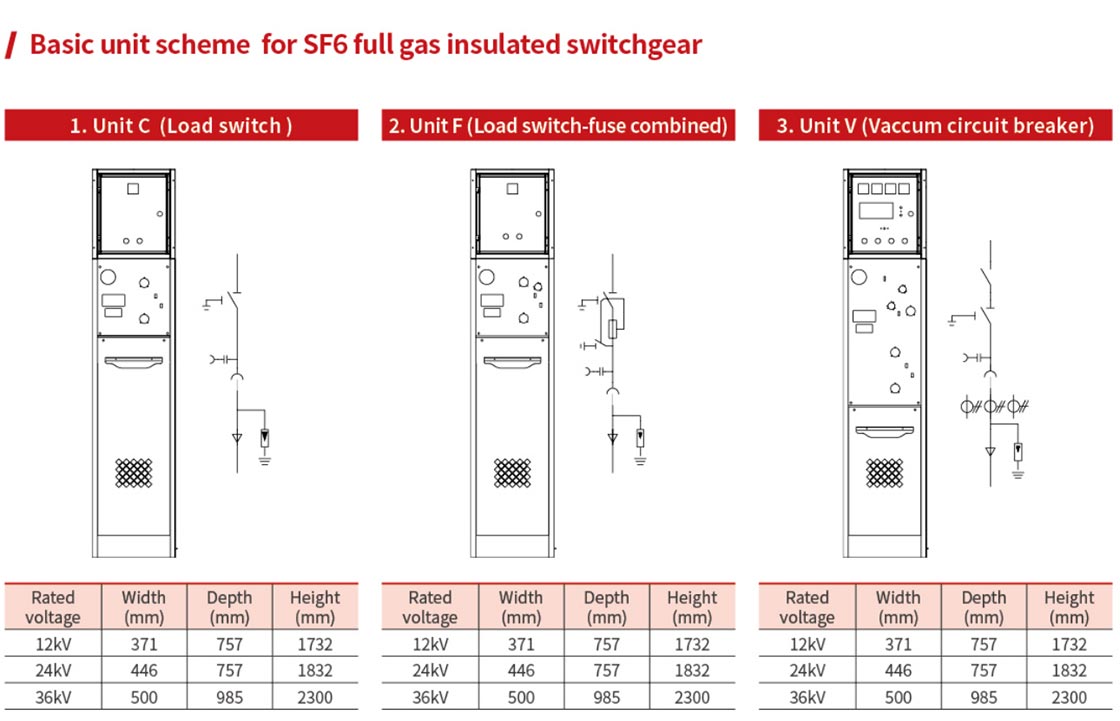

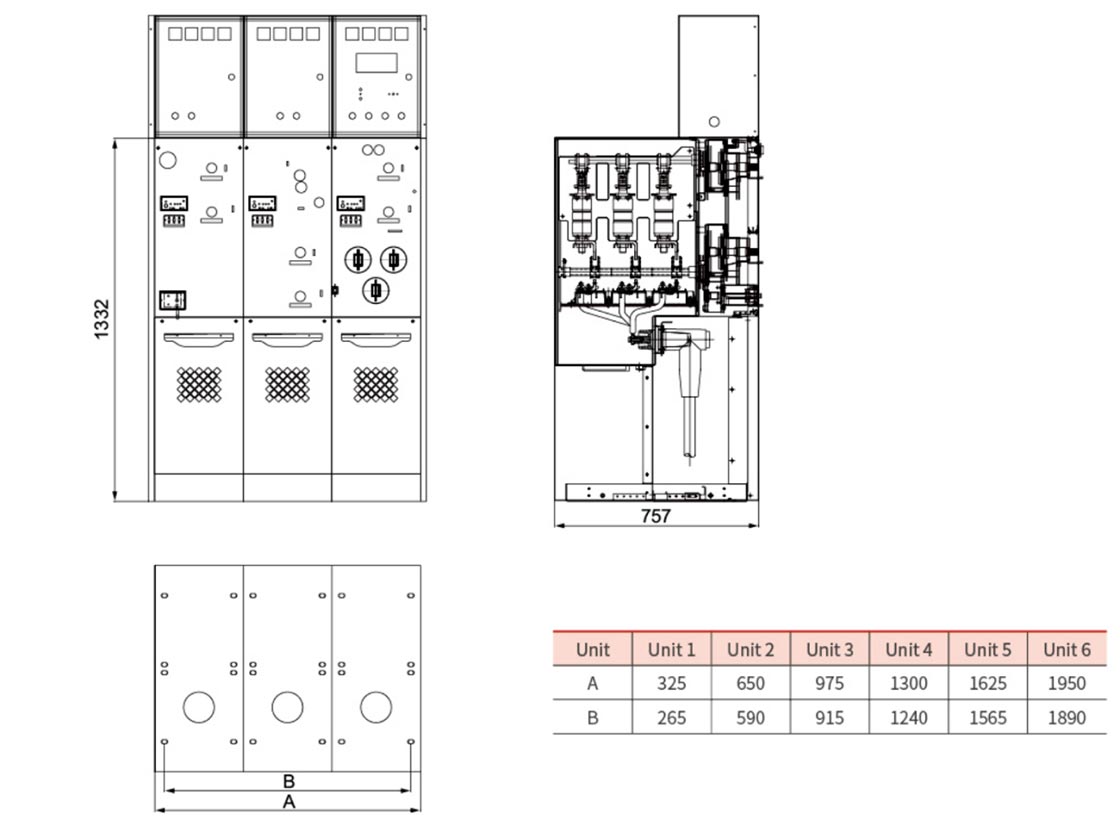

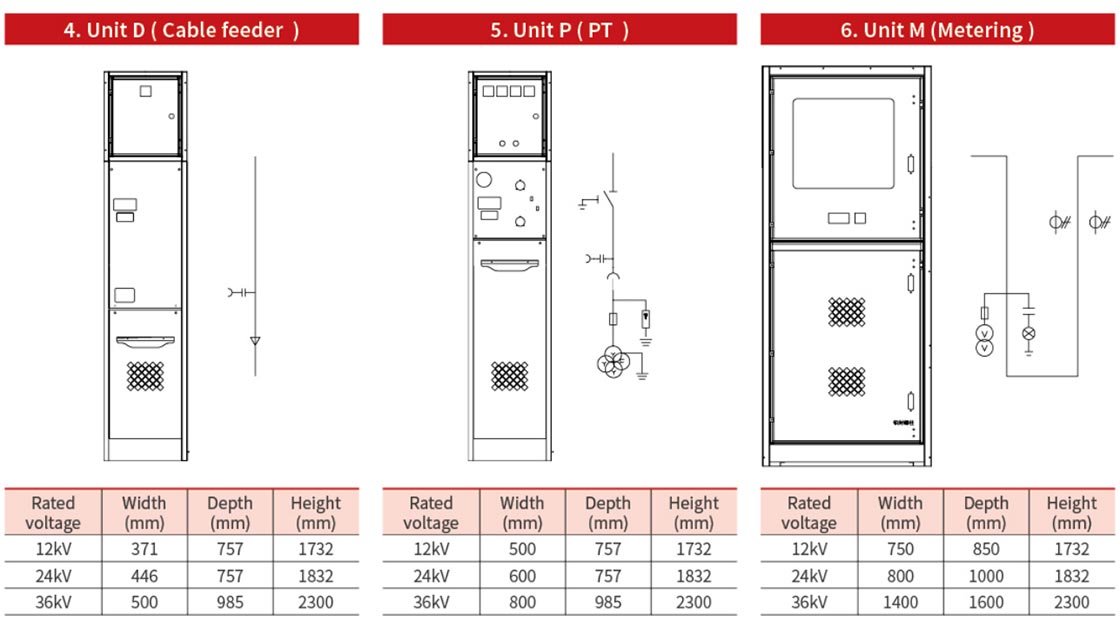

SF6 isoleeritud lülitusseadme joonis ja mõõtmed

36kV SF6 Gas Insulated Switchgear

Esitage järgmine teave ja me saame pakkuda paremaid teenuseid.

Toote rakendamise stsenaariumid
Toote tehnilised parameetrid

Punktid, mida tähele panna

1. SF6 gaasi keskkonnaprobleemid: see on sama oluline 36 kV kappide puhul ja veelgi enam, kui gaas täitemaht võib olla suurem. Tööprotseduuride range järgimine on vajalik. Eluea lõpus, SF6 gaasi eraldamiseks tuleks kasutada professionaalseid seadmeid ja selle väljalaskmine on rangelt keelatud.

2. Vigade diagnostika ja hooldus: sisemiste rikete diagnoosimine ja parandamine nõuavad rohkem erioskusi ja varustus. Tavaliselt peab selle teostama tootja või professionaalne meeskond ja hooldus kulu ja aeg on pikemad.

3. Suurem alginvesteering: ühekordne ostukulu on tavaliselt suurem kui traditsioonilisel 36 kV õhkisolatsiooniga lülituskapid.

Kuumad sildid: 36kV SF6 gaasiisolatsiooniga lülitusseade, Hiina, tootja, tarnija, tehas
