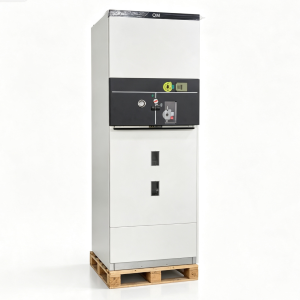

24KV poolisoleeritud gaasiisolatsiooniga lülitusseade (GIS)

TaiLi Electric 24kV poolisolatsiooniga jaotusseade (edaspidi "see jaotusseade") on kompaktne, SF₆-isolatsiooniga metallkorpusega jaotusseade, mis on mõeldud 24kV keskpinge elektrijaotussüsteemidele. Selle lülitusseadme nimipinge on 24 kV, 630 A ja 50/60 Hz ning

toodetud rangelt kooskõlas GB ja IEC standarditega. See jaotusseade sobib ringpeaseadmete, sekundaaralajaamade, tööstusrajatiste, ärihoonete ja taastuvenergiaprojektide jaoks.

Põhifunktsioonid

• Täielikult suletud roostevabast terasest paak – TaiLi elektriline 24 kV poolisolatsiooniga jaotusseade sisaldab täielikult suletud roostevabast terasest paaki, mis on valmistatud 3–5 mm paksustest roostevabast terasest plaatidest, mis on keevitatud robotkeevitusmasinatega, et tagada minimaalne deformatsioon ja suurepärane gaasitihedus. Kõik TaiLi Electric 24kV poolisolatsiooniga jaotusseadmete pinge all olevad osad ja lülitusseadmed on ümbritsetud selle mahutiga, mis on täidetud SF₆ gaasiga nii isolatsiooni kui ka kaarkustutusainena. See konstruktsioon tagab, et TaiLi Electric 24 kV poolisoleeritud jaotusseadmed jäävad puutumatuks välistest keskkonnatingimustest, nagu niiskus, tolm ja saastumine.
• Kõrge kaitsetase – TaiLi Electric 24kV poolisolatsiooniga jaotusseadme suletud paak saavutab kaitseklassi IP67, võimaldades sellel jaotusseadmel töökindlalt töötada ka ajutistes vettekastmise tingimustes. TaiLi Electric 24kV poolisolatsiooniga jaotusseadme väliskesta kaitseklass on IP4X.
• Kolmeasendiline koormuse katkestuslüliti – TaiLi Electric 24kV poolisolatsiooniga jaotusseade on varustatud kolme asendiga koormuse katkestuslülitiga (suletud/avatud/maandatud), mis on keevitatud SF₆-täidisega roostevabast terasest paagi sisse. TaiLi Electric 24kV poolisolatsiooniga jaotusseadmete lülitusmehhanism sisaldab korrosioonikindlaid materjale ja isemäärduvaid laagreid, mis tagavad väikese tööjõu, suure töökindluse ja pikema tööea.

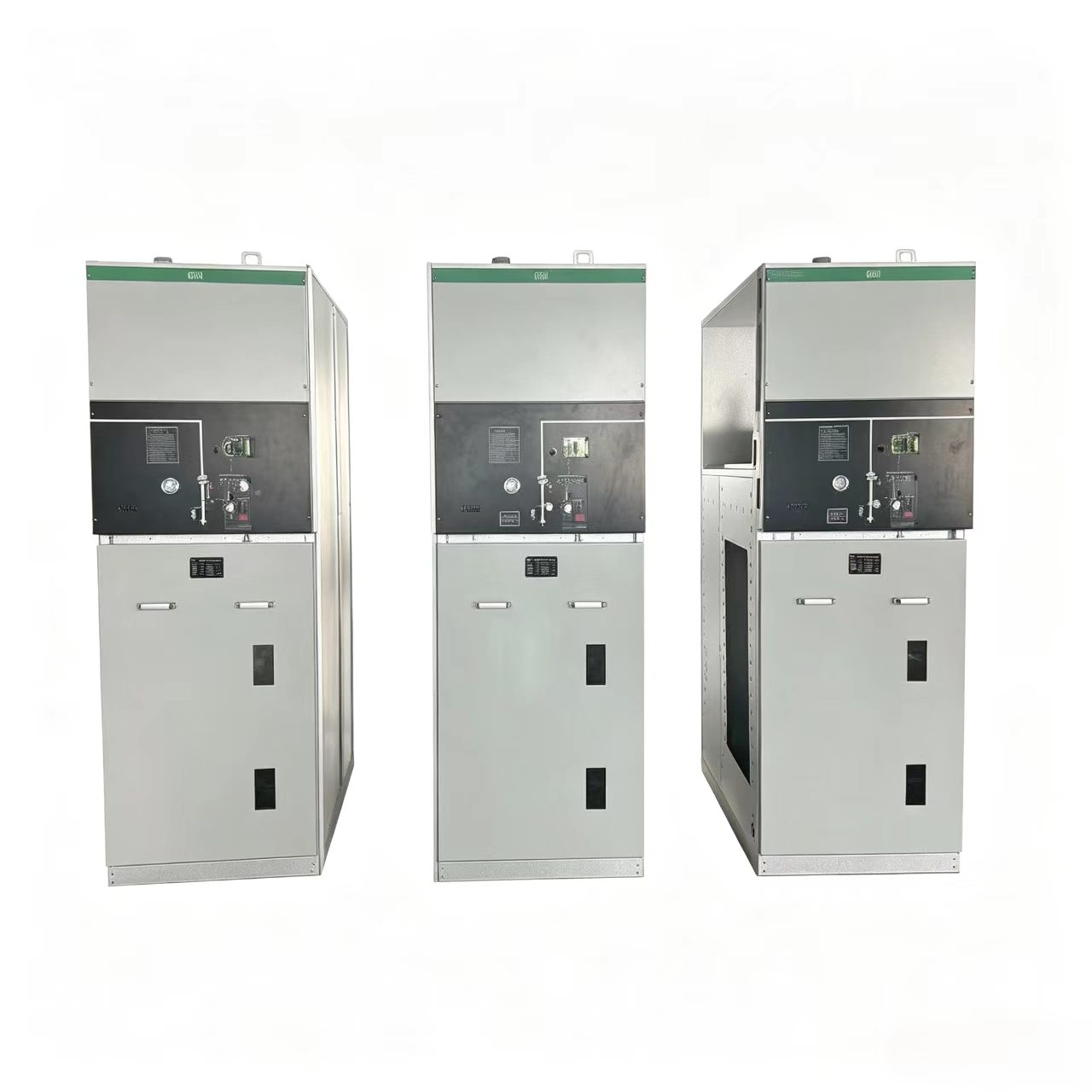

• Modulaarne ja laiendatav konstruktsioon – TaiLi Electric 24kV poolisolatsiooniga jaotusseade kasutab modulaarset konfiguratsiooni, mis võimaldab paindlikku kombineerimist ja laiendamist, ilma et oleks vaja kokkupanemise ajal gaasi käsitseda. TaiLi Electric 24kV poolisoleeritud jaotusseadmed on saadaval nii fikseeritud kui ka pikendatavas konfiguratsioonis, mis vastavad erinevatele alajaamanõuetele kompaktsete jaotusseadmete lahenduste jaoks.
• Põhjalik mehaaniline blokeering – TaiLi Electric 24kV poolisolatsiooniga jaotusseadmel on täielik viie ennetusmehhanismiga mehaaniline blokeerimissüsteem, mis hoiab ära töövigu ja tagab personali ohutuse.
• Smart-Ready – TaiLi Electric 24kV poolisolatsiooniga jaotusseadmeid saab varustada mootoriga mehhanismide, pingetrafode ja jaotusautomaatika terminalisõlmedega, et võimaldada kaugseire- ja juhtimisvõimalusi.

Tehnilised andmed

Rakendused

TaiLi Electric 24kV poolisolatsiooniga lülitusseadmeid kasutatakse laialdaselt mitmes energiatööstuse sektoris:

• Rõnga põhiseadmed – 24 kV ringvõrkude põhikomponendina linna- ja maapiirkondade elektrijaotuseks.
• Sekundaaralajaamad – väikeste ja keskmise suurusega alajaamade kompaktsete hooldusvabade jaotusseadmete lahenduste jaoks.
• Tööstusrajatised – elektrijaotus tehastes, kaevandustes ja tootmisettevõtetes.
• Ärihooned – kaubanduskeskustele, haiglatele, spordiplatsidele ja kõrghoonetele.
• Infrastruktuur – lennujaamad, metroosüsteemid, raudteed ja tunnelid.
• Taastuvenergia – tuulepargid ja fotogalvaanilised elektrijaamad.
• Aluspaigaldusega ja maa-alused alajaamad – sobivad välistingimustesse või poolmaa-alustesse paigaldistesse.

KKK

K1: Milline on selle jaotusseadme tüüpiline SF₆ gaasilekke kiirus?

V: TaiLi Electric 24kV poolisoleeritud jaotusseadmete SF₆ aastane lekkemäär on ≤0,1%. Suletud paak on keevitatud robotkeevitusmasinatega, et tagada suurepärane gaasitihedus ja disain tagab lekke puudumise üle 30 aasta.

K2: Mida peaksin tegema, kui SF₆ rõhk langeb või avastatakse gaasileke?

V: Kui SF₆ tiheduse monitor näitab madalat rõhku või käivitub häire, lõpetage viivitamatult töötamine, tuvastage lekke allikas, parandage lekkekoht ja täitke lülitusseade SF₆ gaasiga kindlaksmääratud rõhuni. Soovitatav on regulaarselt kontrollida gaasi manomeetrit ja tihedusreleed.

K3: Kas see jaotusseade vajab regulaarset hooldust?

V: Ei. TaiLi Electric 24kV poolisolatsiooniga jaotusseade on konstrueeritud hooldusvaba tootena. Täielikult suletud roostevabast terasest paak hoiab ära kontakti isoleeriva gaasi ja väliskeskkonna vahel, välistades vajaduse perioodiliste kontrollide, gaasiproovide võtmise või regenereerimise järele kogu toote kasutusaja jooksul.
